OCHRANA PROTI PŘEPĚTÍ

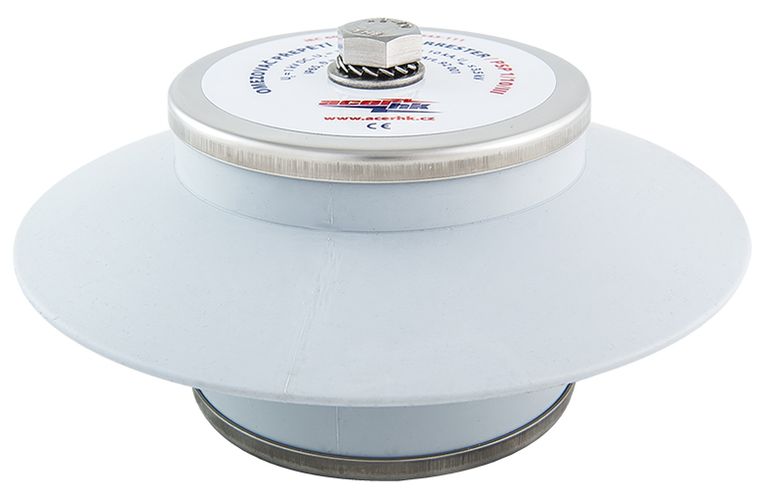

Omezovač přepětí pro trakční aplikace – PSP 1/10/III
Ochrana proti přepětí trakčních systémů zahrnuje ochranu trakčních vedení, tramvají, trolejbusů a elektrických lokomotiv, trakčních měníren a trakčních zařízení.
V městské hromadné dopravě se navíc trakční sítě v současné době ve velké míře používají pro napájení různých zařízení v blízkosti trolejbusových a tramvajových tratí. Jsou to např. výhybky, napáječe jízdenkových automatů, napáječe kamer, osvětlení zastávek, hlasové systémy a také zabezpečovací zařízení, ohřev výhybek apod. Tato zařízení mohou být zničena přepěťovými jevy, nebo může být snížena jejich spolehlivost a proto je potřeba je chránit odpovídajícími svodiči přepětí.
Ochrany odpovídají normám ČSN EN 50526-1, 60099-4 ed.3, 61643-11.
- Ochrana trakčních vedení a vozidel: Omezovače přepětí PSP */10/III, PSP */20/IV
- Ochrana trakčních vedení a vozidel (vnitřní použití): Omezovače přepětí PSPI */10/III, PSPI */20/IV
- Ochrana měníren: Omezovače přepětí PSP */10kA, PSP */10/III, svodiče přepětí PIV-1000V DC TR, PIV-720
- Katalog produků: ACER VOLTAGE 2024 (katalog PDF)
HL 120 – ochrana osob v trakčních systémech
OCHRANA OSOB
Zde se uvažují především omezovače nízkého napětí, určené k ochraně neživých částí kovových konstrukcí v AC a DC trakčních systémech. Využívají se pro účinnou ochranu osob, které se mohou dostat do kontaktu s těmito částmi při úderu blesku nebo při poruchách trakčního vedení. Instalují se přímo na chráněnou stavební konstrukci tak, aby v případě jejich aktivace bylo vytvářeno vodivé spojení mezi touto konstrukcí a kolejištěm.
Ochrany odpovídají normám ČSN EN 50526-1, 50526-2, 50122-1, 61643-11, 60099-4.
- Ochrana na železnici: Omezovač napětí HSG100 RW (250V), HSG100 RW (500V)
- Ochrana v městských dopravních systémech: Omezovač nízkého napětí HL120 VLD typ 2.2
